Pametna lokalna prezračevalna naprava
Smart MIKrovent 350
Tehnični podatki
model | 350 | ||
Namen prezračevanja | Večji poslovni prostori za več oseb, od 30 do 50 oseb, kot so šole, pisarne, dvorane, bolnišnice, domovi za starejše, nakupovalna središča in podobno. | ||
Možna lokacija | Pod stropom | ||
Pretok zraka [m3/h] | do 350 | ||
Vračanje toplote [%] | do 82 | ||
Vračanje energije1 [%] | do 73 | ||
Priključna napetost [V] | 220 - 240 V / 1 faza / 50 Hz | ||
Vhodna moč [W] | 107 | ||
Šumnost2 [dB] | 37 | ||
Dimenzije [mm] | 814x804x270 | ||
Filtri, vgrajeni | ePM 2,5 (F7/F9) ePM 10 (G4) | ||
Filtri, izbirni | ePM 1 (H10 in H13) | ||
Senzorji, vgrajeni | Temperatura in vlaga. | ||
Senzorji, izbirni3 | CO, CO2 , VOC, radon. | ||
Območje delovanja zunanje temperature4 [°C] | od -25 do 50 | ||
Nadzor | Nadzorna plošča, brezžična povezava in senzorska postaja. |
1. Ob uporabi entalpijskega izmenjevalnika toplote.
2. Pri 8 dB dušenja v prostoru.
3. Na zahtevo.
4. Naprava deluje do -25°C, proizvajalec komponent jamči delovanje komponent do -20°C
Zagotavljanje svežega zraka
Naprava je serijsko opremljena s filtri F7 ali F9 in G4.
Filter zunanjega zraka F7/F9 PM 2.5 je občutljiv na izjemno majhne, fine delce v zraku, ki merijo do 2,5 µm. Da filter uspešno zadrži majhne delce, mora biti narejen iz posebnega materiala, ki pa ni pralen.
Izbirni, HEPA filtri H10 in H13 so namenjeni filtriranju majhnih delcev, ki so v zraku manjši od 2,5 μm ePM 1.
Filter notranjega zraka G4 ePM 10 e pralni filter s katerim preprečimo vstop trdih delcev velikosti od 2,5 µm do 10 µm.

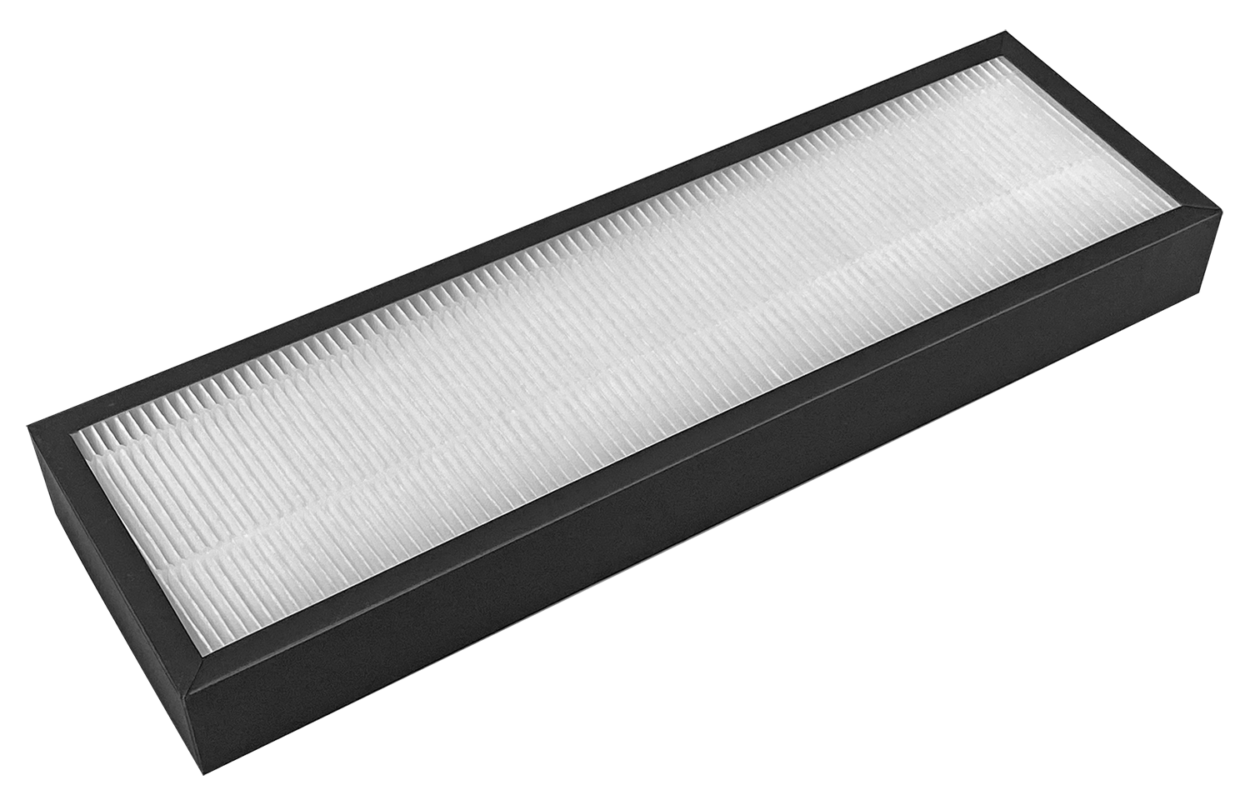

Filter zunanjega zraka ePM 2,5 (F7/F9)

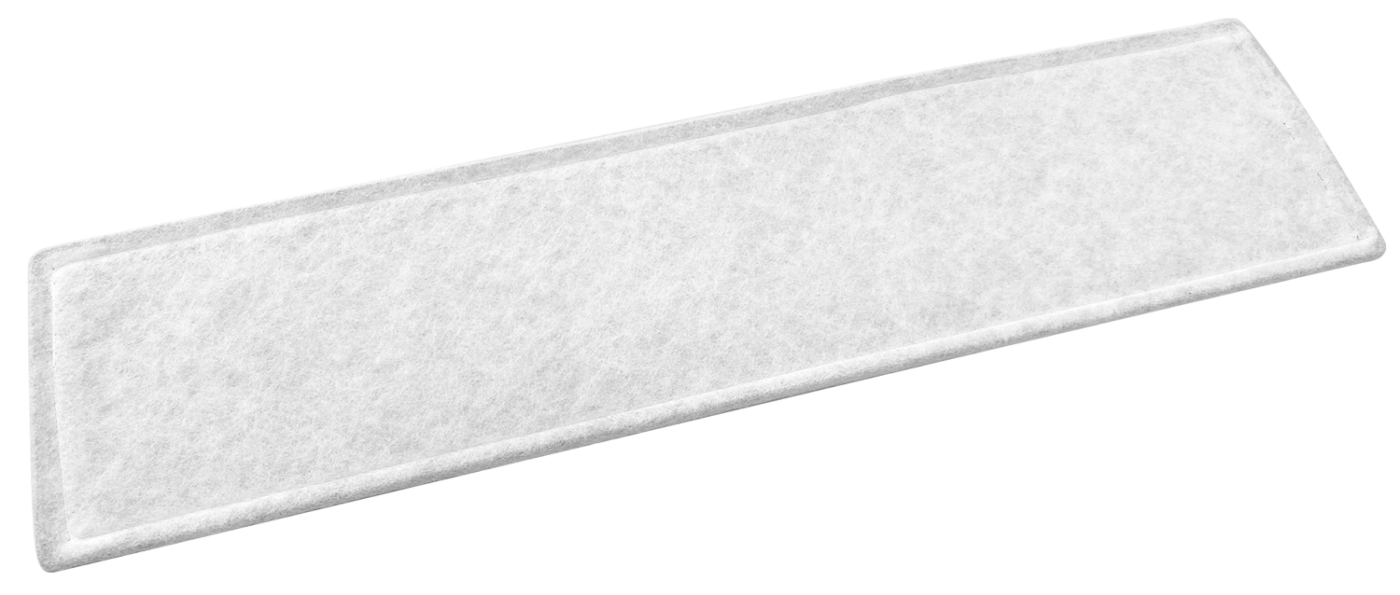

Filter notranjega zraka ePM 10 (G4)
Upravljanje
- Prezračevalni sistem MIKrovent® 350 upravljamo s pomočjo pametnih naprav (mobilni telefon, tablica in računalnik) s katerimi imamo dostop do spleta in naprave.
- Upravljamo jih lahko tudi preko izbirne senzorske postaje MLX (vlaga, temperatura, CO, CO2 in VOC).
- Na željo uporabnika lahko napravo opremimo tudi z ModBus protokolom upravljanja za žično daljinsko upravljanja.
Video navodila:
▶️ Aplikacija
Aplikacija omogoča oddaljen dostop in upravljanje naprave kjerkoli in kadarkoli. V videu je prikazan celoten postopek namestitve aplikacije, registracije ter povezave prezračevalne naprave v oblak.
▶️ WiFi omrežje
V videu je predstavljena povezava in upravljanje prezračevalne naprave lokalno. Gre za lastno WiFi dostopno točko naprave, na katero se uporabnik poveže.
▶️ SensBox
V videu je prikazana povezava senzorske postaje MLX s prezračevalno napravo. Gre za povezavo naprav preko WiFi dostopne točke, ki jo napravi oddajata. Ko sta napravi med seboj povezani, se jih lahko doda v aplikacijo MIKrovent.
Delovanje
Vstopni zrak vstopa v napravo in potuje po dveh različnih ceveh. Tako vstopni kot izstopni zrak se najprej srečata s filtri zraka, nato pa potujeta vsak po svoji ločeni cevi ter po ločenih prekatih znotraj naprave. Oba tokova zraka prideta nato v stik s prenosnikom toplote, a brez možnosti, da bi se med seboj pomešala – izstopni zrak tu zgolj oddaja energijo in toploto vstopnemu zraku.
Naprava je serijsko opremljena s filtri HEPA / zunanjega zraka ePM 2.5 (F7) in filtrom notranjega zraka ePM 10 (G4).
Obseg dobave
Z nakupom MIKrovent 350 dobi stranka napravo s senzorskim upravljalnikom za temperaturo, vlago, CO2, CO in VOC, prav tako komplet filtrov (notranji in zunanji), daljinski upravljalnik, ter ves potreben material za montažo, vključno s cevmi in stiroporjem.
Lokacija in montaža
Lokacija
Napravo montiramo na strop ob zunanjo steno s štirimi obesnimi nosilci.
Preverite:
- nosilnost stropa glede na težo naprave,
- debelino in težavnostno stopnjo za vrtanja stene za dve cevi,
- dopstop do električne napeljave za napravo.
Montaža
- Napravo lahko, proti doplačilu, zmontirajo MIK-ovi monterji.
- Stranka lahko doplača samo storitev vrtanja izvrtin in pripravljalnih del za montažo naprave MIKrovent.
- V strop zvrtamo in namestimo pritrdilne elemente glede na način obesa in pritrdimo na nosilce na straneh naprave.
- Odvod in dovod zraka: Za vgradnjo naprave je potrebno pripraviti dva preboja, v katerega se namesti vložek iz polistirena, ki se ga prereže na dolžino preboja in zatesni s poliuretansko peno.
- Rešetki na zunanji strani stavbe: Pritrdita se s štirimi vijaki in prekrivata preboj pred zunanjimi vremenski in drugimi vplivi.
- MIKrovent se preko priloženega trižilnega kabla priključi na omrežje 230 V/50 Hz.
- V sklop montaže ne spada urejanje električne napeljave, temveč zanjo poskrbi stranka pred prihodom monterja.
Želite napravo zmontirati sami? Preverite, ali so izpolnjeni vsi pogoji za pravilno montažo.
Vzdrževanje
Naprava je enostavna za vzdrževanje. Da bi naprava delovala nemoteno ter zagotavljala čist zrak v prostoru je potrebno skrbeti predvsem za čistočo filtrov.
Primarni in srednji filter dovodnega zraku sta ob strani naprave, medtem ko je primarni filter odvodnega zraku na dnu naprave.
- Odprite pokrove v skladu z oznakami na napravi ter odstranite primarni in srednji filter.
- Dovodni srednji filter ni pralni, zato svetujemo, da filter zamenjate na 1-2 meseca.
- Primarna filtra dovodnega in odvodnega zraka sta pralna, zato priporočamo, da jih zamenjate vsake 3-4 mesece.
HEPA filter je na vrhu naprave, kot kaže desna slika. Uporablja se za filtriranje majhnih delcev, ki so v zraku manjši od 2,5 μm.
- Odprite pokrove v skladu z oznakami na napravi, odstranite HEPA filter in ga zamenjaj z novim.
- Priporočeno obdobje menjave HEPA filtra je od 8 do 12 mesecev.
